简要描述：反冲洗污泥回流泵导流筒控制成套地配备安全、有效及可靠运行所需的附件、紧固件、备品备件、保护器、就地控制箱和接线箱以及所需电缆。水泵可上下升降，方便的移动，检查或维修无需人员进入湿井。滑行杆支架作为水泵整体部件之一。可用于地面排水、灌溉和废水处理过程中再循环等需要微扬程、大流量的场所。

反冲洗污泥回流泵导流筒控制工艺条件

安装位置：生物池内好氧区水下介质：生物池内污水

介质温度：8～35℃ 介质 PH：5～9

环境温度：-10℃～45℃

工作方式：水下间歇运转或 24h/d 连续运行。

回流泵的部件材质

电机壳 HT250 防腐

叶轮轴 2Crl3

叶 轮 优质不锈钢

螺钉、螺栓、螺母等联接附件 优质不锈钢

导杆、支架 优质不锈钢

O 形圈 丁腈橡胶

机械密封 碳化硅-碳化钨

回流泵供货范围

每套完整的穿墙泵由主机、安装系统和电控设备组成。成套地配备安全、有效及可靠运行所需的附件、紧固件、备品备件、保护器、就地控制箱和接线箱以及所需电缆。每台穿墙泵包含以下部件：

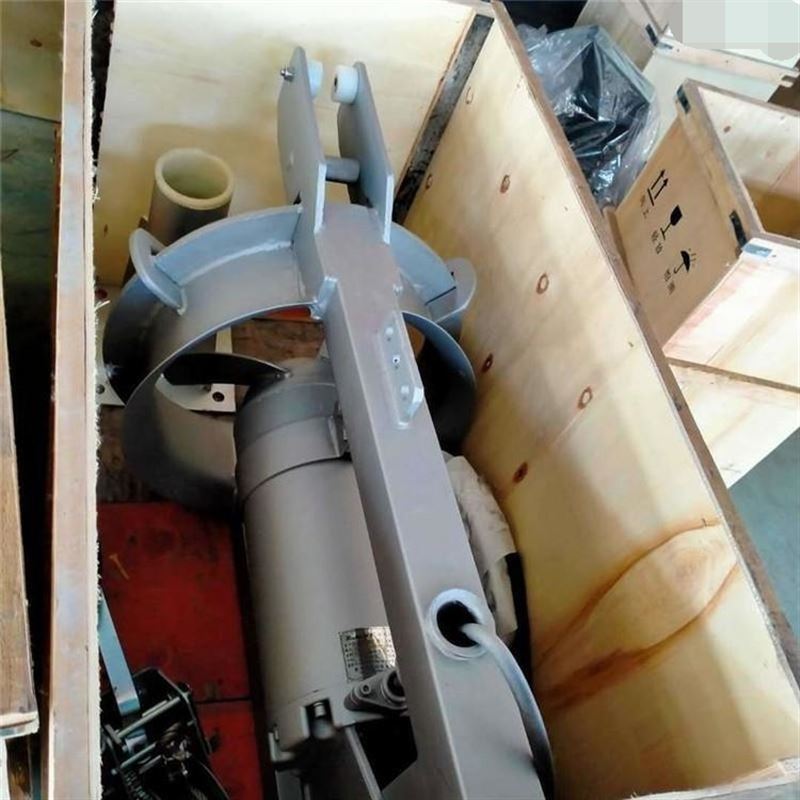

（1）主机，主机主要由叶轮、潜水电机、导流筒体、导向滑轮等组成。叶轮直接装在潜水电机轴上，潜水电机则固定在导流筒体内。

（2）安装系统主要由手拉葫芦、起吊柱、吊架座、起吊环链、吊钩、导杆、穿墙管、拍门等组成。

（3）每台穿墙泵的潜水电缆 10m；

（4）电气保护元件，包括短路、过载、缺相保护等；

（5）穿墙泵保护元件包括湿度保护，温度保护，以及保护控制器等；

（6）就地控制柜和接线盒等；

（7）所有连接附件、安装用的所有紧固件(包括不锈钢化学地脚螺栓、螺母、垫圈等)；

（8）两年备品备件及备用工具。

杜安环保提供穿墙泵部分易损附件：

1、2年正常运行的备品备件，如叶轮、机械密封、水下密封电缆、轴承

2、提供设备连续两年商业运行所需的易损件和专用工具，如机械密封、叶轮、电缆和轴承等。

3、穿墙泵装配图，详细的技术特性、零件材料，以及设备外形尺寸和安装、维修、运行所需的空间要求。

4、基础螺栓布置详图和土建荷载、电气原理图。

5、穿墙泵的安装、运行、维修手册。

6、穿墙泵的组装、安装、使用说明书。

性能说明：

（1）穿墙泵转动平稳自如，无卡死、停滞、振动等现象。

（2）穿墙泵作密封气压试验，试验压力为 0.2Mpa。

（3）穿墙泵采用双机械密封结构和唇形密封结构，机械密封保证在10000 小时内可靠运行而不需更换。

（4）穿墙泵引出电缆采用 YZW 型橡胶套软电缆或性能相同的其它电缆，电缆密封头采用特殊硫化处理，以防电缆外皮破损而渗水至电机。

（5）穿墙泵油室内设有密封泄漏保护装置。

（6）穿墙泵引出电缆中双色线(黄/绿)规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭。

（7）穿墙泵电机转子采用动平衡试验，平衡精度为 G6.3。

（8）穿墙泵电机定子绕组内设有热保护开关。

（9）穿墙泵运行期间，电源电压、频率与额定值的偏差及对电机性能和温升的影响符合 GB755 的规定，电机的电气性能符合 JB/T8092、JB/Z346、

GB5013．4 中的规定。

（10）穿墙泵在导轨支架上自由升降，可与预埋回流管快速耦合，运行平稳、可靠。

（11）电缆进线密封

电缆进线密封是一个带固定板的完整部件。电缆入口严格保证防水和潜水密封。

（12）电机

三相鼠笼式感应电机，壳型设计，壳内充满空气，以直接方式启动， 电机可以连续搅拌 40℃的介质，每小时的最大启动次数为 15 次，每次启动之间的间隔时间均匀。

电机的设计能够在额定电压变化±5％的范围内提供其额定输出。在电机未过热的情况下，只要电机未达到满负荷连续运，±10％的额定电压误差也是可以接受的。电机允许的相间电压不平衡在 2％之内。定子通过周围液体冷却。电缆直径大于 1．5mm2 连接热敏开关和可选保护传感器，电缆护套抗污水腐蚀。

反冲洗污泥回流泵导流筒控制技术说明：

QJB-W型潜水回流泵配技术的轴向运行的三叶轮，叶轮具有良好的自清洁与免震动功能。叶轮的设计同时可以满足大流量与低扬程的要求，并在轴向形成大流量，采用瑞典飞力潜水电机密封技术，确保密封安全可靠。当水进入油室后，探头侧漏系统中的湿度传感器将自动发出报警信号，以便及时查出，防止出现第二次故障。qjb-w型潜水回流泵电机绕组采用国际过热保护工艺，一旦由于电机过载，介质温度过高或其他原因造成过热，温度传感器会在温度超过许用温度极限以前及时发出报警信号或自动关闭水泵。

QJB-W型潜水回流泵配单根导轨自动耦合系统，保证快捷的安装、提升和维护，是在消化、吸收国外同类产品技术的基础上研制成功的具有高效、防缠绕、无堵塞、自动藕合、高可靠性和自动控制等优点，在排送固体颗粒和长纤维拉圾方面，具有功能。QJB-W潜水回流泵是在引进德国潜水电机生产技术基础上自行研发的产品，为二级污水处理厂混合液回流、反硝化脱氮的 专用设备，亦可用于地面排水、灌溉和废水处理 过程中再循环等需要微扬程、大流量的场所。

QJB-W型潜水回流泵微扬程、大流量，效率高，叶轮具有高性能的水力设计结构，后掠式叶片具有自洁功能，抗堵塞、防缠绕，采用新的密封材料，两道机械密封，材质为炭化钨――炭化钨，采用进口轴承，所有紧固件均为不锈钢，可以使泵安全连续运行10000小时以上。QJB-W型潜水回流泵结构紧凑，操作维护简单，安装、维修方便，使用寿命长，主机采用铸造或不锈钢充压成型结构，体积小、密度高、耐腐蚀、无噪音，设置漏电、漏水及电机过载等保护及报警装置，确保厂品的安全性与可靠性。

配套控制箱安全操作：

一、设备操作分“就地"和“自动"两种形式。

1）自动控制。检查电源并确保通电后，将控制柜面板上的选择开关拨至“自动"位置，此时，潜污泵即由中控室进行控制，不需现场人员做任何操作。

2）就地控制。

a）检查电源，确保通电。

b）将控制柜面板上的“就地/停/自动"选择开关拨至“就地"位置。

c）按下“启动"按钮，设备运行。

d）按下“停止"按钮，设备停止运行。

e）发生故障后及时检修，待故障排除后重新通电复位运转。

二、严禁污泥泵干运行，运转时联轴器应轻重均匀，无卡住和摩擦声。

三、严禁频繁启动污泥泵，备用泵应每周至少运转一次。

四、每次维修（尤其重新接线）后，正式开车前，一定要确认电动机的转向与泵规定方向一致。

五、每班检查泥泵是否有异常的噪音或震动。

六、运转中泥泵发出异常响声，应立即停泵，启用备用泵，同时上报检修。

污泥泵输送介质中含有污泥，那么污泥会对泵的泵腔和转子产生大量的磨损，那么就要求泵具有耐磨损性和易维护的特性，凸轮转子泵那么就具备此特性。

建议使用江苏杜安环保的新型齿轮泵，挺好用的，质量好，我们的转子采用丁腈橡胶，具有很好的耐磨性和腐蚀性，泵腔内设有保护衬板，而且很容易维护，一个人就可以操作维护。

如果回流污泥泵是剩余污泥泵或是潜污泵，一般会建有污泥回流池，则安装在回流污泥池中；

如果两者是干式泵的话，则安装在泵房中，泵吸入口接沉淀池污泥管或者污泥池中；

江苏杜安环保回流泵提供以下资料（但不只限于这些）：

A.详细的设备安装、使用、维护手册

B.详细的设备说明书，内容包括：

1.生产制造的标准。

2.详细结构说明，零部件结构图和装配图。

3.详细的外形尺寸（安装尺寸）图。

4.所有零部件材料表。

5.电气控制方面的详细说明或说明书与设计。

6.设备生产与出厂检验证书和检验记录及生产厂出具的设备鉴定书。

C.总平面图

表明内回流泵和电机的平面、立面和截面，并表明所有控制尺寸及安装、使用和维修所要求的间距等关系的总平面图。

D.详图

1.表明内回流泵及其操作部分的所有组装附件的详细安装图。

2.表明内回流泵与基础及地脚螺栓连接或焊接的详细安装图。

E.现场安装方法的详细说明。

F.现场检查、测试和试运行程序与记录。

G.供货装箱清单
