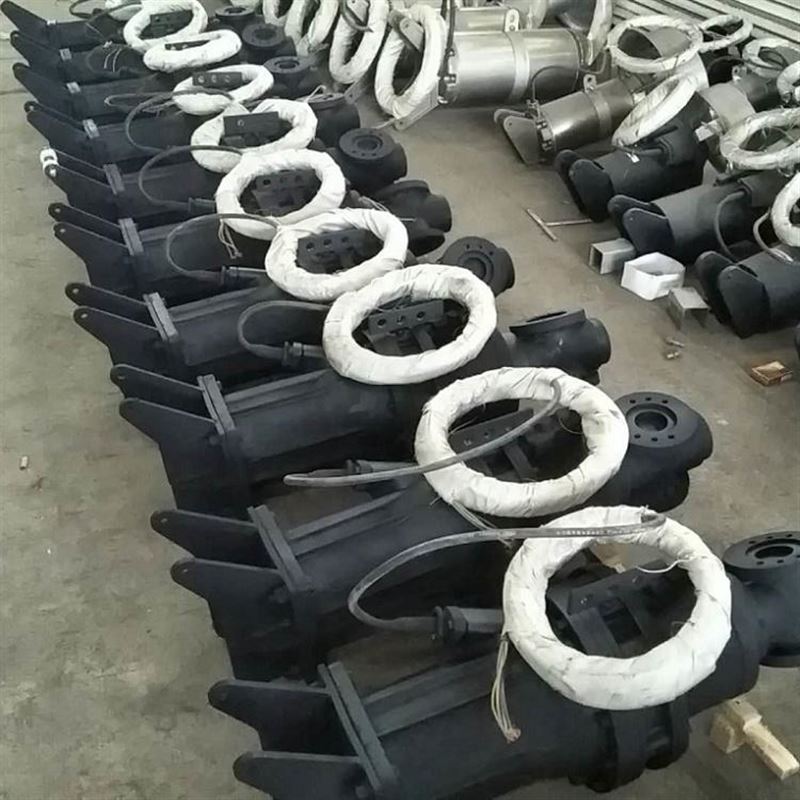

简要描述：潜水推流器带水安装包含YQG高速潜水搅拌机、YQZ中速潜水搅拌机、YQD低速潜水推流器。它们结构原理相似、应用功能相似，具有搅拌污水、混合污泥，推动水体介质流动、防止污泥沉降，增加池底流速等功能。推流器是由电机直联减速机构，驱动叶轮旋转的机电一体化潜水装置，低转速，大直径、两叶片叶轮，主要应用于污水处理厂的曝气池即好氧池，有时也用于厌氧池、缺氧池。

潜水推流器带水安装产品说明：

配用功率范围：3.0-7.5KW

叶轮直径范围：1100-2500mm

叶轮转速范围：35-115r/min

推力范围：≤4275N

材质：叶浆采用进口聚氨酯材料，电机壳铸铁，NSK优质轴承，具体情况可根据客户要求定做产品

潜水推进器厂家 QJT低速潜水推进器

五 潜水推进器 适用范围

潜水搅拌机可在下列条件下正常连续运行：

一般介质温度不超过40°C

介质的PH值在5-9

潜水推流器的部件材质

旋桨：强化聚氨酯

齿轮箱：铸铁 DIN1691 GG25 (ASTM A48 35B)

电机壳：铸铁 DIN1691 GG25 (ASTM A48 35B)

轴：不锈钢

机械密封：碳化硅/碳化硅紧固件：不锈钢 AISI 316 电缆外套： 氯丁橡胶

O 形圈： 丁腈橡胶或氟橡胶推流器支架：不锈钢 AISI 304

导轨系统：不锈钢 AISI 304

提升钢缆：不锈钢 AISI 3164

提升装置起吊臂：不锈钢 AISI304

化学地脚螺栓：不锈钢

表面防腐：双组分环氧树脂涂层，两层底漆各厚 100μm，面漆厚度120μm。

QJB潜水推流器的控制：

潜水推进器的操作方式为就地手动控制和 PLC 自动控制二种方式。

1、手动控制

潜水推进器应配备手动控制，在自动控制无法实现的情况下仍然可以实现手动控制。即：当控制柜面板上“选择开关"放在手动控制位置时，机器可在现场通过控制开关手动执行，手柄控制按钮可分别控制设备的运行。

2.自动控制

在 PLC 自动操作方式下，潜水推进器由时间自动控制。潜水搅拌器连续运行或间歇运行。

当选择开关设置在全自动控制位置时，机器可按以下几种方式运行。

通过控制面板的起动按钮。

通过控制面板的时间控制。

检查和试验

A.概述

1.从工厂发货前，业主有权检查和测试本规范的所有设备和材料。

2.发货前，应及时书面通知业主，以让他们安排检查。

3.杜安环保给业主配备检查和测试所需的设施，包括人工，而且应留有足够的时间进行检查和测试。

4.所有材料和设备都应按照业主的要求检查和试验。供应商应预料到由于材料和设备的检查和测试可能会延误时间。

5.制造商代表应进行现场服务，以便进行安装检查和设备试运行。

6.在安装工作和试验准备工作完成以后，才能开始进行现场试验。

B.搅拌机

1.江苏杜安环保QJB潜水搅拌机现场安装指导下，全部完成安装工作以后，业主在场时进行试验，以确定搅拌机的运行是否符合规范要求。现场试验应提供所需的水或污水，人工，设备和临时设施，以便完成现场试验。

2.如果搅拌机性能不满足本规范要求，应进行更换。验收前，必须进行24小时运行试验。

C.电机

1.供应商应在电机通电前接好电机的接线，如果绝缘性较好，应通知业主，并按业主同意的措施进行处理。

2.供应商应按照制造生产厂家的要求检查所有电机的安装是否正确，还应检查润滑情况及电机的接线和旋转方向。

江苏杜安环保QJB潜水搅拌机、推流器安装调试阶段

常规的性能试验应按照正常负荷工况运行24小时。

潜水推流器带水安装技术特点：

1、电机部件

三相鼠笼式感应电机，绝缘等级F级、防护等级IP68；潜水式专业结构设计;具有绝缘防护等级高、密封可靠、轴向短、效率高，噪音低的特点；

2、潜水式微型减速机构

潜水式微型减速机构，是小中心距、小齿轮模数、小箱体外形的二级传动紧凑型结构，并采用高强度材料，高加工精度，高标准装配等手段满足设计要求，达到了体积微型化、传动大扭矩化、性能高效化的技术性能。使传动更可靠、抗冲击性能更强、运营更经济。该结构技术的实施，极大地提升了产品的档次，不仅使推流器的总体积缩小了32%，机械效率提高了6.7%，而且有效地解决了使用寿命短，容易损坏、需经常维修更换的技术难题。

3叶轮水力件

高、中速搅拌机叶轮为后掠式三叶片，不锈钢材料，模具化成型，工装化制作，推力大、防缠绕、效率高。

低速推流器叶轮为大直径二叶片。玻璃钢材质，采用了软件设计和加工中心制作整体式模具，成型工艺性好，生产可控性强。叶片造型科学，外形美观，且几何误差极小，平衡对称度高。另外，玻璃钢具有天然的防腐性能和防老化性能，较强的综合机械性能、较小的密度等特点，成就了玻璃钢叶轮耐腐蚀性强，水阻小、重量轻，水力性能高效化、推流效果理想化、能量消耗较小化技术优势。玻璃钢叶轮，品质高贵，影响深远。

4密封

潜水工况，可靠密封是关键。江苏杜安潜水搅拌机、推流设备采用油室内置双端面机械密封、外置拦污多唇密封的结构型式，使机械密封油润滑环境清洁，不受污水中污物的影响；拦污多唇密封拦挡污水中大颗粒污垢，纤维等，保护后面的双端面机械密封件。这种组合式的动密封设计，布置合理、轴向结构短、密封恒久可靠。

５渗水报警保护系统

渗水保护系统包含渗水报警浮球和油水探头，渗水报警浮球设置在电缆线进线密封电机腔，监视电机腔漏水情况，一旦湿度超限，报警装置立即报警，并自动切断电源，保护电机不被烧坏；油水探头设置在电机前轴承盖下端，监视双端面机械密封油室或减速机构进水情况。若情况异常，控制系统会立即报警和断电，保护设备完好无损。

6婴儿床式V锥吸振耦合座

①V锥结构，设计两个开口向上、不同锥角和不同坡面的V型块。工作时，推流器在提升机构及重力均衡作用下，沿水下导轨滑移，至预设V锥耦合座位置，在V型块上斜面的自然导向下，逐渐楔入V型块下锥，使推流器呈榫状被自动楔紧和自然夹固，实现自动对中就位、自动固定夹紧；

②吸振装置，V型块坡面设置橡胶减振垫，以吸收振动，抵御冲击载荷，并自然调适设备的就位状态。

③婴儿床式结构，耦合座整体呈婴儿床式布置，四周盒式钢结构，内部V锥吸振机构，浑然一体，犹如婴儿床，设备平卧在其内工作，安静祥和。

婴儿床式V锥吸振耦合座，耦合就位，夹固自然；脱开分离，解枷自如；开启运行，平稳自适。解决了振动和使用寿命短的技术难题。为推流器推向客户，走向一级市场打下了良好基础。

江苏杜安QJB潜水搅拌机维护与保养

为了保证设备的正常使用寿命，应进行定期保养：

1、 设备长期不用试，应清晰并吊起置于通风干燥处，注意防冻与高温；

2、 电缆每年至少检查一次，若破损请予以更换。

3、 每年至少检查一次电机绝缘及紧固螺钉，若电机绝缘下降请与本公司售后服务部联系，若紧固螺钉松动请重新紧固。

4、 设备在出厂前已注入适量的32#机械油，用以润滑机械密封，该机油应每6个月检查一次，如果发现油中有水，应将其放掉，重新更换油，更换密封垫，旋紧螺塞。三个星期后，须重新检查，如果油又成乳化液状态，则机械密封应进行检查，必要时应更换。

5、 每年只少检查一次检测设备性能。

6、 每年至少检查一次起吊链或钢索。

7、 设备运行发生故障后，请按给出的故障排除，如仍不能解决、并不能确定原因时，不要私自乱拆乱修，应立即与本公司售后联系。
