简要描述：事故池水下推流器配电箱/柜设备结构紧凑、体积小、重量轻。操作维护简单、安装方便快捷、使用寿命长。叶片具有自洁功能，可以防止杂物的缠绕及堵塞。与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

事故池水下推流器配电箱/柜选型原则

1.中部优先原则

2.系统优先原则

3.长度优先原则

4.循环水流原则

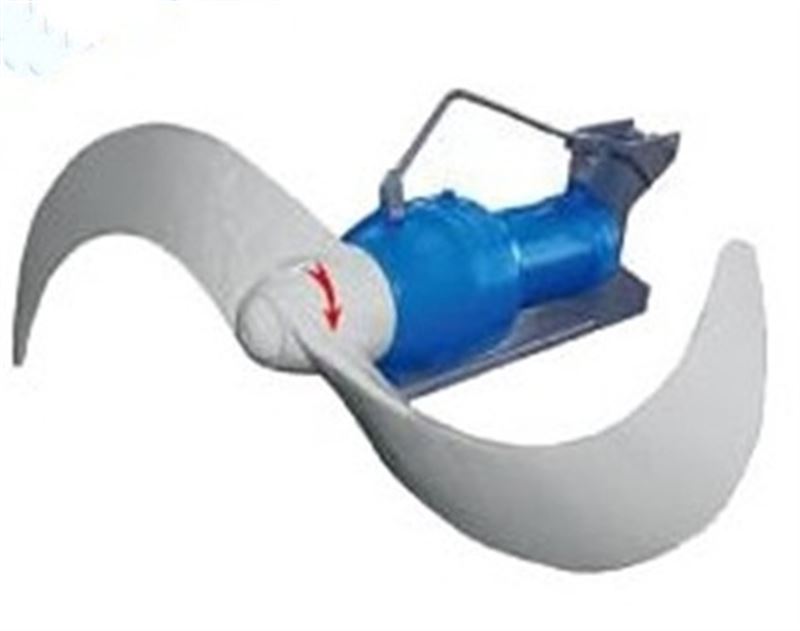

污水处理厂广泛使用的潜水推流器，工作在水下4-7米的位置，具有推动水体介质流动，增加池底流速，防止污泥沉淀及提高污水处理效率的功能，是多种污水处理工艺具有较高的技术含量的关键定型设备。

根据污水处理工况和工艺对设备要求，潜水推进器叶桨直径1000-2500mm左右，转速34-88r/min，从原动电机到工作叶轮之间必须设置闭式减速传动装置，即减速机，用来降低转速增大转矩，以满足工作需要。减速机有各种规格系列的标准或非标产品可供选择，但在污水环境中，很难找到现成合适的直接选用和配套，在污水下使用的减速机应具有潜水密封功能、防腐、防磨损、抗振和抗冲击载荷之特点，普通减速机无法满足这种特殊要求。

过去减速机摆线针轮很不理想，体积大，环节多，结构散，磨损大，可靠性差，机械强度低，抗冲击性能差，故障率高。

为提高档次，适应需求，替代进口，提高潜水推流器的可靠性、节能性和机械效率，对减速机结构进行专配式应用改进设计，同减速机厂家共同就推流器可靠性、收体积和使用寿命的污水下工况因素考虑进去，开发污水处理专用潜水式减速机与电机同心式斜齿轮减速机，满足了实际应用工况要求，推动了产品技术升级。

潜水推流器的部件材质

旋桨：强化聚氨酯

齿轮箱：铸铁 DIN1691 GG25 (ASTM A48 35B)

电机壳：铸铁 DIN1691 GG25 (ASTM A48 35B)

轴：不锈钢

机械密封：碳化硅/碳化硅紧固件：不锈钢 AISI 316 电缆外套： 氯丁橡胶

O 形圈： 丁腈橡胶或氟橡胶推流器支架：不锈钢 AISI 304

导轨系统：不锈钢 AISI 304

提升钢缆：不锈钢 AISI 3164

提升装置起吊臂：不锈钢 AISI304

化学地脚螺栓：不锈钢

表面防腐：双组分环氧树脂涂层，两层底漆各厚 100μm，面漆厚度120μm。

QJB潜水推流器的控制：

潜水推进器的操作方式为就地手动控制和 PLC 自动控制二种方式。

1、手动控制

潜水推进器应配备手动控制，在自动控制无法实现的情况下仍然可以实现手动控制。即：当控制柜面板上“选择开关"放在手动控制位置时，机器可在现场通过控制开关手动执行，手柄控制按钮可分别控制设备的运行。

2.自动控制

在 PLC 自动操作方式下，潜水推进器由时间自动控制。潜水搅拌器连续运行或间歇运行。

当选择开关设置在全自动控制位置时，机器可按以下几种方式运行。

通过控制面板的起动按钮。

通过控制面板的时间控制。

潜水搅拌器的现场控制箱

设备配套的现场控制箱满足各项设计指标，同时符合 IEC 标准或不低于 IEC 标准的标准；满足当地气候条件。

每套潜水推进器配备就地控制箱。现场控制箱要求如下：

（1）除内装按钮、信号灯外，另加端子 35 个。

（2）内装电机保护用转换器与设备配套订货。

（3）开停按钮应有两对接点，停机按钮（带蘑菇头）应能在按下位置保持。

（4）为了保证现场控制箱与整个厂区控制系统很好的衔接，控制箱内端子采用魏得米勒产品。。

（5）带电缆接头。

（6）防护等级：IP65。

（7）预留 PLC 接口，每台设备要求现场控制箱和中控室两地控制。

（8）现场控制箱，室外采用 304 不锈钢，室内采用碳钢喷涂，箱体形式和喷涂颜色标配

（9）控制箱内元器件采用 ABB、施耐德、西门子或同等品牌。

事故池水下推流器配电箱/柜使用说明：

1 低速推流器转动平衡自如，保证无卡死，停滞，振动等现象；

2 低速推流器出厂前作密封气压实验,实验压力为3kg/m2，历时5分钟无泄漏现象；

3 低速推流器采用双机械密封结构和唇形密封组织，机械密封保证在8000小时内可靠运行而不需更换；

4 低速推流器引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，单台标准配置长度10m，电缆密封头采用特殊硫化处理,以防电缆外皮破损，渗水至电机；

5低速推流器机表面喷涂防腐漆，其表面光亮，无污损，,碰伤，裂痕等现象；电机壳体的底漆为PVC环氧树脂，面为氯化橡胶涂料；

6 油室内设有密封泄漏保护装置；

7引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭；

8桨叶及转子采用动平衡试验，平衡精度为G6.3；

9 可沿水平方向在120°范围内旋转，任意调整推流角度。

江苏杜安环保潜水推流器器电线接法：

四芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线。

五芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线）

七芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线），另外两芯线是11#，12#线（电机过热保护信号线）

江苏杜安环保低速推流器配套不锈钢304控制柜，户外安装防雨型，带立柱，一控一形式，直接启动，正泰元器件，配LB-05漏水保护器和INT69电动机过热保护器，电机漏水、泄露、过热、过载会传递信号给控制柜，从而自动切断电源停止工作，可有效的保护的潜水推流器。

推流器备品备件

江苏杜安环保应免费提供保证设备在质保期内正常运行所必需的随机备品、备件，应标明其名称、数量，价格计入投标设备价格中，不单独报价。

所有随机备品、备件都要进行防腐、防潮处理，仔细包装，要满足在高温、高湿环境中长期存储的要求。在包装外面用中文注明备件名称和编号，以便在不打开包装的情况下辨认备件。

过去推流器减速机（摆线针轮）在潜水推流器设备中使用情况：不理想，寿命短，效率低，故障高，江苏杜安环从专业眼光、市场现状出发，提高潜水推流器力学性能，运行可靠性，耐久性，多用性，对减速机（改用斜齿轮减速机）及玻璃钢叶桨进行专配、专用化潜水式应用改进设计，新型潜水式减速机，在密封，强度及叶桨的圆滑度（减少对填料的损坏）等方面有了很多重要的技术改进，对此进行讲述，以及与整机配套和现场工艺协调性，可靠性、适用性及专用性。
