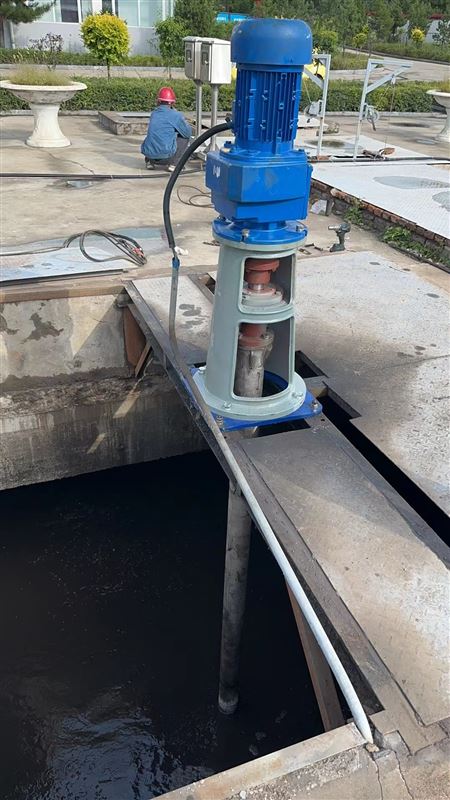

简要描述：倒伞形双曲面搅拌机由减速电机、减震座、搅拌轴、双曲面叶轮、电控箱、桥架）等组成。选型与设备所处的池形﹑容积﹑液体浓度、介质密度、温度及PH等参数有关。适合于污水或污泥中运转，工作时，在水下任何部位都不得挂带纤维，保证池内各区搅拌均匀，整个池内不会有污泥沉淀。由于双曲面搅拌机叶轮的结构特性和接近池底安装的特点，决定了它在工作中可获得理想的搅拌效果，能有效的消除搅拌死角。

倒伞形双曲面搅拌机选型与应用：

双曲面搅拌机选型与设备所处的池形﹑容积﹑液体浓度、介质密度、温度及PH等参数有关。主要依据：每台设备的有效服务面积来确定，并按照池长宽比不超过二倍的原则，可将长方形池划分为若干个相等的工作单元，以此确定搅拌机的数量。

双曲面搅拌机整机由驱动装置和双曲面叶轮体及安装附件组成，为了满足用户不同工况条件下的使用，安装分为干式(也称立轴式)和潜水式两种。干式安装，将驱动装置固定在工作桥上，通过传动轴将动能传至介质中的叶轮部件，它用于含固率高，水温高，含有磨蚀性的液体中，由于叶轮具有自动纠偏功能，运行较平稳，减速机噪音小于60分贝。潜水式安装，可免去桥架，采用潜水动力，利用设备自重定位，安装灵活方便，适用在水深较深，且水质稳定，不含磨蚀性的水体，水温不大于40℃，PH值6~9之间，其特点是无噪音，无视觉障碍。

工作特点：

作为一种高性能搅拌混合设备，适用于各种低粘度的液体之间、固液、气液之间的混合搅拌；不仅适用于圆形池、方形池，在长方形水池中分单元布置使用也比较常用。

在我国现有各种污水处理工艺中，波轮式搅拌机主要可以克服传统叶片式搅拌易出现死角，曝气工艺水汽混合效果不佳的问题，发挥其搅拌均匀的优势。

主要特点表现在以下几个方面：

　　1.流态柔和、立体循环、无搅拌死角。

　　2.调整导流肋高度，可以适应不同水深。

　　3.弹性固定连接，运行平稳可靠

　　4.整体结构紧凑，运行可靠，安装维护便捷，投资费用少。

　　5.该叶轮由玻璃钢制作而成，能适应不同的工况要求，使用寿命长。

　　6.可以用在各种液体与固体、气体混合的场合，可替代现有搅拌设备，实现三维立体、螺旋状的混合，搅拌更均匀，左右旋向交替布置，提高搅拌效率。

　　7.双曲面搅拌机较大的比表面积叶轮，配备小功率，循环水流大，能耗低，比传统搅拌方式节能30%~50%。

倒伞形双曲面搅拌机 产品简介

江苏杜安环保生产的双曲面搅拌机为成套装置，并需配备提供电控箱、防雨罩、基础螺栓及固定架等有效和安全运行所必需的附件。

双曲面搅拌机要求具有低扰动高性能的溶液均质能力，且保证排泥综合池内污泥无分层。叶轮转速、直径承包商根据排泥综合池的池型及尺寸确定。

双曲面搅拌机运行可靠，噪音低，叶轮及水下部分能耐PAM和PAC等药剂腐蚀。

双曲面搅拌机每日24小时连续运行、间歇运行（每小时可启动至少12次）和长期停止状态后恢复运行，在整个运行过程中须保持无振动平稳运行。

搅拌机主要技术性能设计要求：

排泥综合池搅拌介质：排泥水

搅拌机类型：立式安装，切向循环流或轴向流循环流；

排泥综合池接液材质：搅拌轴及桨叶为SS304不锈钢；

减速机品牌：SEW、常州国茂或江苏慧邦、露天安装；

桨叶直径：根据均质要求，按现场使用要求或客户选定；

桨叶转速：20~40rpm

双曲面搅拌机技术要求：

1、双曲面搅拌机适合于原水、排泥水或药液混合液中运转。工作时，在水下任何部位都不得挂带纤维，保证池内各区搅拌均匀，整个池内不会有污泥的沉淀，混合均匀度>95％。

2、杜安环保通过计算确定搅拌器的输出转速。搅拌器需在全浸没条件下连续运行、间歇运行和长期停止状态后恢复运行，在整个运行过程中须运行平稳、无振动。

3、搅拌器应能每日24小时连续运行。

4、搅拌器全部的载荷应支承在砼桥架上，底部设轴承支承，通过悬臂式立轴与齿轮减速电机，并由齿轮减速电机传递扭矩。

5、若双曲面搅拌机底部没有支撑，叶轮运行时能自我纠位，确保向下力垂直，防止产生不平衡运动。

6、搅拌机叶轮及电机转向与池型及流态相匹配，运行中发生反转也不会对设备造成不良后果。

7、传动立轴通过联轴器与减速机的输出轴连接固定，传动立轴应有足够的断面尺寸承受搅拌叶轮的所有工作转矩。

8、齿轮减速电机安装固定在桥架上，电机设计符合IEC标准，电机额定功率大于实际较大所需功率的1.5倍，F级绝缘，电源为3P，380V、50Hz，防护等级为IP65。

双曲面搅拌机电气要求：

就地电控箱为搅拌机（器）成套供货，电控箱至搅拌机（器）的电力、控制电缆及电缆固定件由设备单位供货，有关控制箱及控制的技术要求见电气和控制条款。

自控要求

每台搅拌机（器）需实现就地一步化控制启/停的功能并具有PLC远程控制功能，其电控柜应至少带有如下信号接口：

输入信号（无源触点）：开/停控制信号

输出信号（无源触点）：手/自动信号；

                      运行信号；

                      综合故障信号。

无源触点信号逻辑：所有信号为正逻辑信号；

信号触点容量：220V，5A。

与厂区控制系统衔接

搅拌机（器）的信号和厂区控制器采用硬线连接。
